Visionneuse MEDprofiles
La figure MEDprofiles peut être ouverte via l'accordéon MEDprofiles dans le module d'entrée, en tant que « Visionneuse MEDprofiles ».
Contenu
Introduction 0:00
Ouvrir le visualiseur MEDprofiles 0:16
Présentation du visualiseur MEDprofiles 0:34
Zoomer sur votre figure 1:07
Outil Séparer horizontalement 2:07
Outil Séparer verticalement 2:35
Rendre vos données relatives à une classe 2:56
Définir des points temporels pour les points de données sélectionnés 3:56
Exporter les points temporels en CSV 4:57
Définir les points temporels par classes 6:03
Le Visualiseur MEDprofiles peut être accédé via le module d'entrée, à condition que vous disposiez d'un dossier MEDclasses et d'un fichier binaire MEDprofiles. Pour obtenir ces deux composants, référez-vous au flux de travail MEDprofiles section.

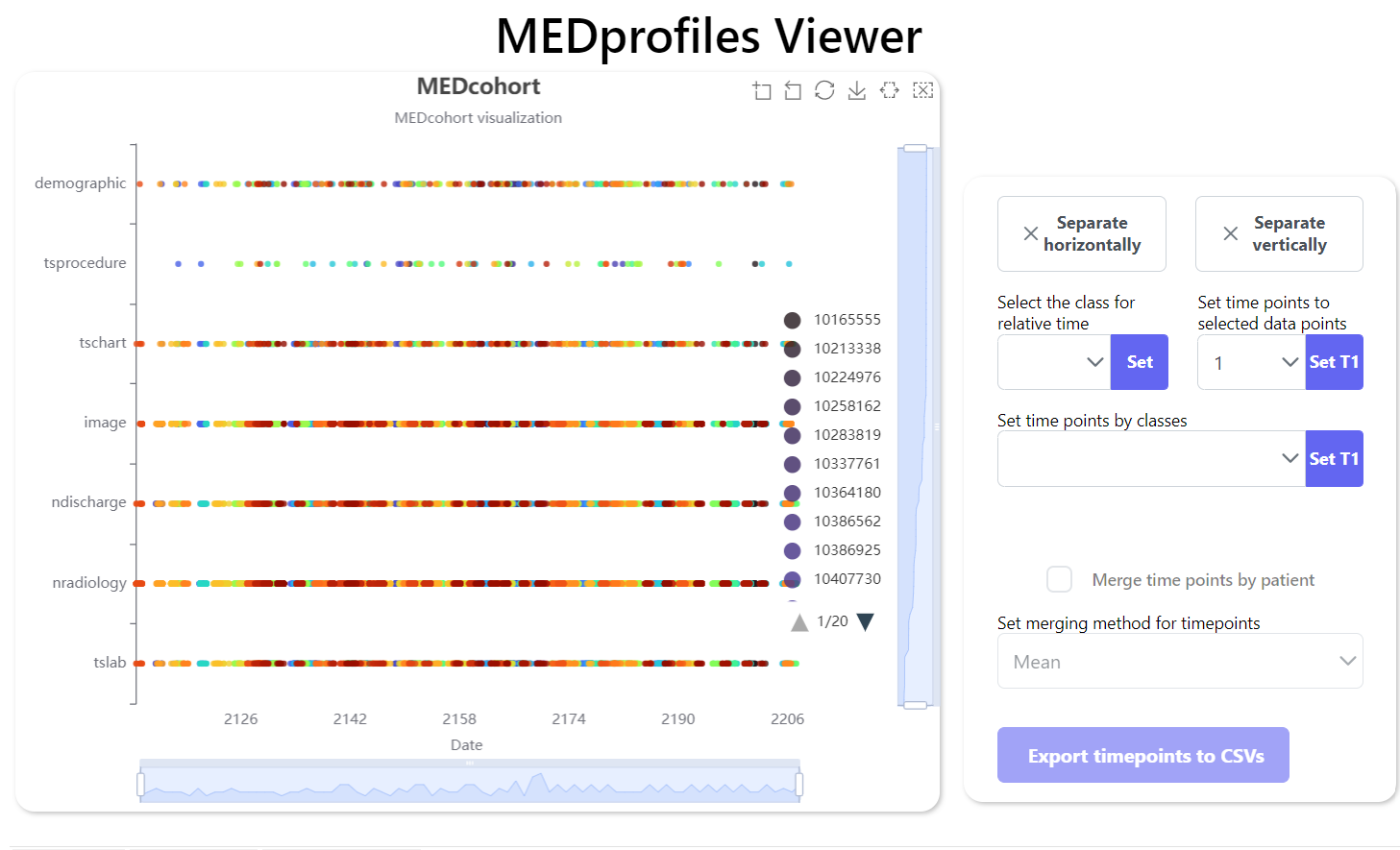

Le visualiseur MEDprofiles ressemble à ceci :
La figure affiche les données MEDprofiles par classes et dates, chaque patient étant représenté par une couleur unique.
1. Outils de la figure
La figure propose plusieurs outils. Des curseurs sur les deux axes vous permettent de restreindre votre vue. Des outils supplémentaires se trouvent en haut à droite de la figure :
Zoom : Vous permet de zoomer sur votre figure en sélectionnant une zone.
Réinitialiser le zoom : Fait un pas en arrière dans le zoom si vous avez effectué plusieurs zooms et souhaitez revenir à la vue précédente.
Restaurer : Récupère la vue originale de la figure.
Enregistrer comme image : Vous permet de télécharger votre figure au format PNG.
Sélection horizontale : Permet la sélection de points de données entre des dates spécifiques sur l'axe X.
Effacer les sélections : Efface vos sélections horizontales.
2. Outils du panneau droit
Plusieurs outils ont été implémentés dans le panneau droit pour vous aider à définir des points temporels dans votre figure.
Séparer horizontalement : Sépare les points qui se chevauchent sur un axe de classe en les déplaçant légèrement.
Séparer verticalement : Sépare tous les points par patients, affichant un axe par classe de patients.
Sélectionner la classe pour le temps relatif : Aligne toutes les données des patients en définissant le temps relatif au premier point de données de la classe sélectionnée pour chaque patient. L'axe X représente le temps écoulé entre le premier point de données de la classe sélectionnée et les autres points du patient.
Définir des points temporels pour les points de données sélectionnés : Attribue le point temporel sélectionné aux points choisis dans la figure via la sélection horizontale.
Définir des points temporels par classes : Attribue le point temporel sélectionné aux classes choisies.
Fusionner les points temporels par patient : Si coché lors de l'export des points temporels, toutes les données du patient seront fusionnées en utilisant la méthode sélectionnée (par défaut la moyenne) afin d'obtenir au plus une ligne par patient dans chaque fichier CSV de point temporel.
Exporter les points temporels en CSV : Exporte vos données associées aux points temporels sous forme de fichiers CSV dans le dossier MEDprofiles. Un fichier CSV est généré par point temporel.
